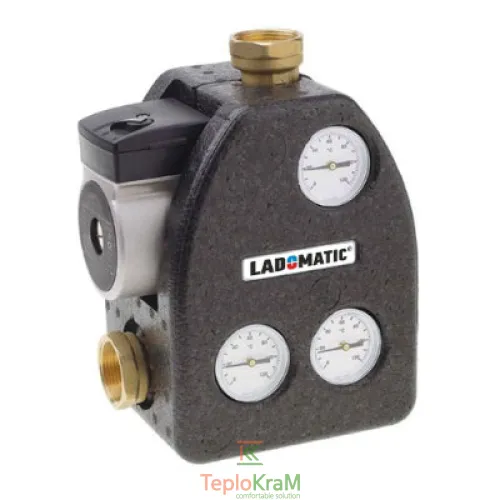

Термостатичний вузол Ladomatic Termovar Vexve 28-61, з насосом Grundfos UPS 25-40 130, температурою відкриття 61 °C

Ladomatic 28-61 застосовується для:

• прискорення набору котлом опалення необхідної температури;
• змішування теплоносія, що виходить з котла, з вхідною водою, із радіаторів або теплоакумулятора, це значно захищає його від корозії та утворення конденсату;
• заповнення буферного бака теплоносієм високої температури та забезпечення низької швидкості потоку через ємність для підтримання рівномірних шарів температури;
• наповнення теплим теплоносієм теплоакумулючого бака, у випадку згоряння всього палива в котлі.

Ladomatic 28-61, не потребує спеціального догляду або технічного обслуговування, працює повністю автоматично, у тому випадку коли ввімкнення та вимкнення циркуляційного насоса, відбувається автоматизовано.

Ladomatic 28-61 встановлюється тільки вертикально, поблизу котла, на одній висоті з його нижнім виходом. Трубопроводи зобов'язані бути максимально короткими та з мінімальною кількістю згинів. Переконайтеся у відсутності в опалювальному контурі повітря.

Труба, яка виходить зверху, до нижньої частини котла, трійника та Ladomatic, повинна бути максимально можливого діаметру. Що значно знизить швидкість потоку теплоносія та дасть можливість видаляти небажане повітря, з допомогою повітревідводу та розширювального бачка.

Схема підключення Ladomatic 28-61

Стадії функціонування Ladomatic 28-61

Запуск котла

При початку роботи опалювального пристрою та збільшенні температури димових газів, спрацьовує термостат на димохідній трубі, який запускає роботу циркуляційного насоса та контролює його роботу для досягнення оптимального робочого режиму. Теплоносій циркулює по байпасу між опалювальним котлом і термостатичним вузлом, підмішування відбувається при підвищуванні температури горіння в котлі.

Завантаження акумулюючої ємності

Відкриття термостата змішувального вузла залежить від температури теплоносія. Коли вона досягає 61 °С, термостат частково відкривається і повністю, при досягненні температури теплоносія 73 °С.

Коли термостат відкритий, гарячий теплоносій з котла перемішується з холодним із ємності. При цьому гарантується необхідний нагрів зворотнього носія, який поступає в котел. Об'єм теплоносія, який забирається з нижньої частини ємності, компенсується гарячим теплоносієм з верхньої частини. При цьому в ємності акумулюється значна кількість теплоносія.

Під час змішування, робоча позиція термостата обумовлюється температурою котла і його потужністю. Також Ladomatic 28-61 має нижній запірний клапан для проточної магістралі, який працює в залежності від положення термостата. Коли температура носія досягає 67 °С, клапан відкривається і течія гарячого теплоносія, який поступає через байпас із опалювального пристрою в змішувач, зменшується, для підвищення рівня охолодження котла. При досягненні температури теплоносія 73 °С, верхній клапан термостатичного вузла перекривається і циркуляційний насос повністю працює для охолодження котла.

Заключна фаза

Якщо температура в буферній ємності досягнула потрібної, і через Ladomatic 28-61 тече гарячий теплоносій, тоді клапан відкривається весь, для потоку теплоносія з баку теплоакумулятора і перекриє потік із котла. Весь потік теплоносія тепер тече через буферну ємність. Ця фаза роботи, є дуже важливою, так як забезпечує повне заповнення теплоакумулятра гарячим теплоносієм.

Природна циркуляція

При втраті живлення від електричної мережі або при виході із ладу насоса, розкриється вмонтований клапан природного потоку теплоносія, між котлом та буферною ємністю. Це запобіжить закипанню і пошкодженню котла і опалювальної системи. І дозволить функціонувати системі навіть при тривалих втратах електроенергії.
